Приспособления для заточки сверл: точилки для сверл по металлу и станки, другие устройства. Как сделать их своими руками по чертежам?

[Инструкция] Приспособление для заточки сверл своими руками. Приспособы для заточки из дерева и металла. Способ изготовления приспособления из двух гаек и болта. Приспособа из деревянного бруска и самареза.

Готовые приспособления для заточки сверл

Приспособления для заточки сверл делятся на два основных типа: с регулируемыми параметрами (диаметр, угол заточки, обратный угол и пр.) и с фиксированными набором диаметров и нерегулируемыми характеристиками заточки. Первые по своей сути являются полноценными полупрофессиональными приспособлениями к заточным станкам.

Они изготавливаются из металла, крепятся винтовым соединением к рабочему верстаку и предназначены для заточки сверл как малых, так и больших диаметров. Вторые, как правило, имеют пластмассовый корпус с небольшим точильным камнем чашечного типа и кондуктор с отверстиями под определенные диаметры.

Первый тип в российских магазинах представлен устройством для заточки сверл британской фирмы Draper Tools и ее близнецами (см. фото ниже).

Устройство для заточки сверл британской фирмы Draper Tools

Это приспособление предназначено для работы со сверлами диаметром от 3 до 19 мм со следующими фиксированными установками углов заточки (1/2 главного угла):

  • 88º — твердые и тонколистовые материалы;
  • 68º — тонкие сверла для больших объемов работ;
  • 59º — универсальное применение;
  • 49º — пластик, дерево, свинец, медь, легкие сплавы;
  • 41º — зенковка.

Кроме Drapper, на российском рынке присутствуют две его полные копии: заточные устройства Riss 8100v и Craftsmann 9-6677. Если судить по внешнему виду и отзывам, качество изготовления первого несколько уступает Drapper и Craftsmann.

Заточные приспособления с набором фиксированных отверстий под определенные диаметры сверл внешне несколько отличаются друг от друга, но в принципе устроены одинаково. Угол заточки у них обеспечивается наклоном боковой поверхности небольшого чашечного диска, а подача сверла производится путем легкого нажатия на торец хвостовика.

Конструктивно такие приспособления представляют собой насадку на дрель, внешне очень похожи и стоят порядка 700 руб. (Sparta, KWB и прочие). Выделяется из этого ряда приспособление для заточки BOSCH S41. При том же самом конструктивном решении его цена составляет порядка 4700 руб. На фото ниже: насадка Sparta 912395.

Насадка Sparta 912395

Все эти устройства позволяют выполнить только правку режущей кромки при более или менее точном соблюдении главного и заднего угла. Качественно заточить на них сломанное или скругленное сверло очень сложно. Кроме них, на торговой площадке «Алиэкспресс» предлагают пластиковые насадки и других конструкций, чьи функциональные возможности вызывают определенные сомнения (см. фото ниже).

Пластиковые насадки

ПОСМОТРЕТЬ Точилка для сверла на AliExpress →

Большинство производителей таких приспособлений для заточки не указывает рекомендуемую скорость вращения. Поэтому определение этого важного параметра остается за пользователем.

Основные материалы:

  • фанера 20 мм;
  • болт M6 80 мм;
  • винт с плоской головкой M6 20 мм – 2 шт.;
  • шайбы М6 – 2 шт.;
  • гайки M6 – 2 шт.;
  • гайка для мебели врезная M6 – 2 шт.;
  • деревянный брусок.
Регулируемое приспособление для идеальной заточки сверл

Цены на приспособления для заточки свёрл

В каталоге представлены приспособления для заточки свёрл по низким ценам -мы отобрали для вас самые лучшие предложения,акции и скидки интернет-магазинов в одном месте. 312 товаров по цене от 130 до 105480 рублей. На сайте представлено описание и характеристики,можно почитать отзывы на приспособления для заточки свёрл, и узнать где можно это товар купить в магазине.

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

  • издается посторонний звук – скрип, свист;
  • происходит быстрый нагрев;
  • полученное отверстие обладает низким качеством, на нем есть зазубрины;
  • стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

для заточки сверл

Покупные устройства

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узкоспециализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

  • экономичность – изготовить его можно из подручных материалов;
  • приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
  • уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственные самодельные точилки для сверл своими руками.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

  • со стандартным набором режимов по классическим размерам;
  • с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Виды заточки

Проектируя станок для заточки сверл своими руками, стоит учесть виды профилей. Они задаются производителем и остается только восстановить после «слизывания». Основных форм 5:

  1. Нормальный вид, маркирующийся буквой «Н». Самый распространенный тип, встречающийся на большинстве кромок до 12 миллиметров (для больших диаметров не подходит). При этом формируется только 2 режущие части и 1 поперечная.
  2. «НП» или нормальная с подточенной перемычкой. В этом случае поперечная короче. Подходит для кромок до 80 миллиметров, так как почти отсутствует нагрузка на заднюю часть.
  3. С подточкой перемычки и ленточки или «НПЛ». Необходима для сверления крупных отверстий в высокопрочной стали. Уменьшенные поперечные и ленты снижают трения.
  4. «ДП» или кромки с двойной подточкой. Кроме стандартных 2 кромок, есть еще дополнительные 4, представляющие ломаную линию. Активнее «вгрызается» в металл, снимая больше металла за 1 прокрут.
  5. Похожая кромка, но имеющая проточку ленты называется «ДПЛ». Сила трения дополнительно снижает трение.

Как правильно заточить сверло своими руками в домашних условиях

Советы по изготовлению кондуктора для заточки сверла самостоятельно

Нюансы и особенности:

  • новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
  • работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
  • ручной привод неэффективен, понадобится подключение движка;
  • обязательно предварительное составление чертежа;
  • на схеме необходимо отразить размеры и способы крепления.

приспособы для заточки сверл

3 простых устройства для заточки сверл своими руками

При изготовлении приспособления для заточки сверл своими руками необходимо, чтобы они обеспечивали (или облегчали) выполнение следующих условий:

  • правильный наклон режущей кромки и задней поверхности;
  • симметричность задних поверхностей;
  • равенство режущих кромок, обеспечивающее совпадение центра режущей части с осью сверла.

Для домашних и гаражных работ высокая точность этих показателей совсем необязательна. Тем не менее к ней необходимо максимально стремиться, т. к. значительные отклонения от нормы влияют на производительность, геометрическую точность отверстий и тепловые режимы сверления.

При этом даже самое простое приспособление, которым является уголок, закрепленный под углом 60º на подручнике, способно значительно облегчить процесс заточки и повысить его качество.

Главный угол заточенного сверла лучше всего проверять с помощью шаблона, который можно изготовить своими руками из подручных материалов.

Устройство из дверных петель

В одном из самых популярных по числу просмотров видеороликов (более 700 тыс. за год), посвященных самодельным приспособлениям для заточки сверл (см. далее), автор представляет свое устройство, сконструированное с использованием дверной петли. В качестве направляющего он использует отрезок металлического уголка.

Шарнирный механизм дверной петли применен для подачи сверла на заточку по направлению сверху вниз, хотя обычно затачивают снизу вверх с закруглением в сторону режущей кромки. В результате задние поверхности у него получаются абсолютно плоскими, т. е. инструмент при сверлении обязательно будет перегреваться. Кроме того, он почему-то затачивает главный угол на 60º, а потом сверлит трехмиллиметровый металл (результат получается соответствующий).

Отзывы к его видео по понятным причинам в подавляющем большинстве негативные. Кроме того, при работе автор грубейшим образом нарушает технику безопасности. Во-первых, у абразивного камня на его точильном станке отсутствует защитный кожух, во-вторых, при сверлении он работает в перчатках.

В принципе его приспособление обеспечивает только точную ориентацию сверла. А выбранное им применение шарнирного механизма дверной петли приводит к неправильной заточке задних поверхностей.

Устройство из гайки

В приспособлениях для заточки сверл из гайки используется тот факт, что угол между гранями гайки составляет ровно 120º, что соответствует универсальному углу заточки.

Упорами, на которые в такой оснастке помещается сверло, являются два V-образных паза, вырезанных в противоположных углах гайки (см. фото ниже). При этом боковые грани при заточке выступают в качестве направляющих при соприкосновении с абразивным кругом.

Устройство из гайки

Конструкция прижима в разных вариантах такой оснастки несколько отличается. На фото это дополнительная гайка, болт и эластичная шайба, а в некоторых устройствах сверло просто прижимается болтом или даже рукой.

В процессе заточки оператор сначала касается точильного круга одной гранью гайки, а затем переворачивает приспособление и то же самое делает смежной гранью. Поскольку гайка — правильный шестигранник, угол между ее гранями равен точно 120º, поэтому таким же он будет и между задними поверхностями затачиваемого инструмента.

Насколько жизнеспособна такая конструкция — сказать сложно. Ведь металл гайки намного мягче металла затачиваемого инструмента, а при заточке оператор обязательно будет касаться ею точильного камня и таким образом стачивать ее грани.

Тем более, что ему необходимо делать небольшой наклон оснастки для получения обратного угла режущей кромки сверла. Основная критика этого оригинального способа приходится именно на этот факт. Многие высказывают мнение, что использовать ее можно будет всего несколько раз, а это неадекватно трудоемкости изготовления. Как сделать такое гаечное приспособление, показано в видеоролике ниже.

Приспособление для заточки сверл на болгарке

Использование болгарки с отрезным (или зачистным) кругом из армированного бакелита — это явно не лучшее решение для заточки сверл.

Во-первых, все УШМ имеют очень высокие обороты, что связано с особенностями работы отрезных кругов.
Поэтому при использовании их для заточки без регулятора скорости вращения будет происходить перегрев и подгорание или отпускание режущей кромки.

Во-вторых, чисто технически на армированных дисках заточные операции возможны только на боковой поверхности круга, а поворачивать ее в сторону оператора при включенной болгарке по требованиям техники безопасности категорически запрещено.

Ну и, наконец, главное. Конструктивно отрезной диск состоит из слоев армирующей сетки из стекловолокна, обеспечивающей его прочность, и абразивного наполнителя в виде смеси бакелитовой смолы и корундового порошка. При заточке на боковой поверхности происходит разрушение верхней армирующей сетки, в результате чего диск может попросту разлететься на куски.

Конечно, выполненная на свой страх и риск разовая правка сверла не выведет отрезной круг из строя, но использование его для этих целей на постоянной основе очень опасно.

В Интернете довольно популярен видеоролик (около 700 тыс. просмотров за 2 года), автор которого демонстрирует сделанную своими руками точилку для сверла с использованием болгарки (см. фото ниже).

Точилка для сверла с использованием болгарки

Получилось довольно сложное для самостоятельного изготовления устройство, которое крепится с помощью зажима на кожухе болгарки. Главный угол заточки в нем задается жестко закрепленной направляющей из уголка, а наклон задней кромки фиксируется вручную.

Похоже, что автор этого самодельного приспособления в процессе работы что-то делает не так, поскольку заточка сверла получается плохой. Это хорошо видно, когда он с усилием и добавлением масла сверлит обычную трехмиллиметровую сталь.

Возможно, у него не получилась задняя поверхность или из-за высоких оборотов произошло отпускание металла режущей кромки. В комментариях автора хвалят за инженерный подход, но во многом отзывы отрицательные по указанным выше причинам. Кроме того, у него неправильно установлен отрезной круг (обратной стороной вверх).

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

  • одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) к абразивному кругу, двигать инструмент при этом не нужно;
  • цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с приспособлением для заточки сверл на наждаке

Часто бывают допущены промахи:

  • Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
  • Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно, у вас не очень функциональный держатель, его наклон приведет к асимметрии.

приспособления для заточки сверл по металлу

Как наточить правильно

В принципе, затачивать сверла по металлу возможно и без «помощников», при должной сноровке.

Как правильно заточить сверло своими руками в домашних условиях

Чтобы правильно затачивать сверла по металлу, не помешает мерка для наклона.

Болгаркой

Элементарный инструмент для заточки – болгарка и шлифовальный диск. Обычные отрезные не подойдут – они слишком тонкие. Так как нагрузка поперечная, диск может лопнуть. Учитывая, что защита будет снизу, осколки полетят прямо в лицо или тело. В остальном, заточить сверло болгаркой можно быстро и без навыков слесаря.

Как правильно заточить сверло своими руками в домашних условиях

Чтобы правильно точить сверла по металлу, действуйте по инструкции:

  1. Хвостовик зажимается в струбцину или тиски. Будет проще, если сразу выставить наклон 120 градусов, чтобы болгарка выводила ровную плоскость.
  2. Болгарку нужно держать параллельно полу и понемногу снимать металл с кромки.

Как правильно заточить сверло своими руками в домашних условиях

Через каждые несколько проходов, кромка «пробуется» ногтем. Если он срезается – значит сверло наточить получилось.

Нужно учитывать, что быстрорез, из которого делаются расходники, очень капризный. Перегревать его нельзя, поэтому болгаркой увлекаться не стоит. Следует регулярно поливать кромку холодной водой и работать не дольше 3 секунд.

На наждаке

Это уже специальный инструмент для заточки, поэтому работать с ним проще. Для работы со сталями HSS и Р6М5 нужны средние обороты.

Итак, заточной станок можно подготовить. На «столике» возле круга можно заранее отмерять 60 градусов, чтобы ориентировать на него. Рядом поставить стакан с водой и периодически макать туда сверло.

Как правильно заточить сверло своими руками в домашних условиях

Теперь можно приступать:

  1. По отметке в 60 градусов выставляется сверло.
  2. Теперь, не перемещая центр, нужно его аккуратно поворачивать по оси. Левой рукой придерживаем спираль возле кромки, а правой проворачиваем хвостовик.
  3. Каждые 15 секунд макая в стакан с маслом, нужно снять затупившуюся кромку.

Можно заранее сделать ликало с наклоном 120о , чтобы сравнивать . Так будет проще точить сверла по металлу.

На этой картинке можно наглядно посмотреть градус.

Как правильно заточить сверло своими руками в домашних условиях

Способ №2 – приспособа из дерева

Приспособление для заточки из деревянного бруска

Приспособление для заточки из деревянного бруска

Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

Для изготовления приспособления из дерева понадобиться:

  • деревянный брусок толщиной около 2см
  • саморез или евроболт
  • сверло
  • транспортир

Пошаговая инструкция

  • Брусок центруют, — с торца делают разметку по диагоналям
  • По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
  • Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
  • Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла

Как пользоваться?

Заточка на ленточном гриндаре

Заточка на ленточном гриндаре

В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.

Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.

В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.

ВИДЕО: Приспособление из дерева для заточки сверл

Помогла ли Вам наша статья?

10

Какие углы должны быть для работы с разными материалами

Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

Металл

Заточка в градусах

Сталь и чугун

115—120

Бронза, латунь

125—135

Медь

125

Алюминий, дерево, керамогранит

135

Процесс изготовления кондуктора

Из фанеры вырезаются 2 бруска длиной по 100 мм. Ширина одного делается 50 мм, второго 40 мм. Их нужно склеить вместе и скрутить саморезами, чтобы образовать ступеньку за счет разницы ширины.

Регулируемое приспособление для идеальной заточки сверл

Регулируемое приспособление для идеальной заточки сверл

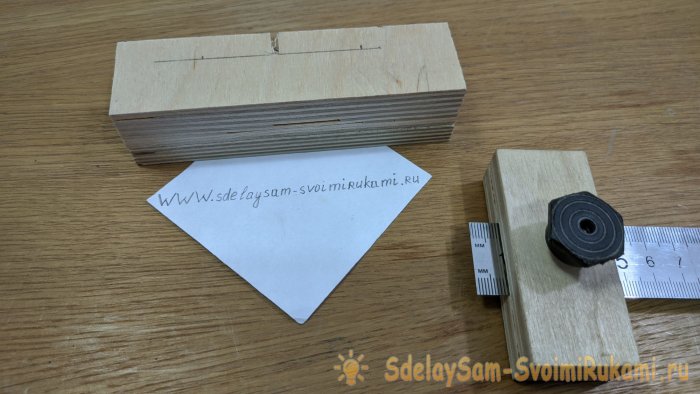

Затем заготовка просверливается в двух местах.

Регулируемое приспособление для идеальной заточки сверл

Далее нужно сделать стойку для уже собранной направляющей. Она представляет собой прямоугольник из фанеры. На нем необходимо просверлить 2 отверстия, чтобы прикрутить ранее сделанную направляющую под углом 13°. Затем делается третье отверстие немного ниже, чтобы переставлять направляющую под 20-25º.

Под стойку вырезается квадратная подошва из фанеры. На ней с помощью транспортира проводится линия под 58-60°. По ней закрепляется стойка в вертикальном положении.

Регулируемое приспособление для идеальной заточки сверл

К стойке прикручивается направляющая на один болт. Во второй точке она фиксируется вставленным гвоздем.

Регулируемое приспособление для идеальной заточки сверл

Далее требуется сделать держатель сверл. Для этого нужно просверлить брусок длиной 50-60 мм вдоль насквозь. Затем делается поперечное отверстие до центрально, и в него вкручивается мебельная гайка.

Регулируемое приспособление для идеальной заточки сверл

Регулируемое приспособление для идеальной заточки сверл

Теперь можно вставлять в держатель сверло и поджимать его сбоку винтом. Потребуется сделать держатели с разным диаметром продольных отверстий под большие и малые сверла.

Теперь нужно закрепить подошву кондуктора строго параллельно шлифовальному кругу. Это позволит выдержать угол подачи сверла по направляющей под 118-120°.

Регулируемое приспособление для идеальной заточки сверл

Регулируемое приспособление для идеальной заточки сверл

Сверло зажимается в держателе и направляется к заточному кругу по направляющей. Грани точатся поочередно. В таком виде сверло уже будет работать.

После заточки можно вытянуть гвоздь и закрепить направляющую на нижнее отверстие. Это позволит снять металл на задней поверхности острия, чтобы уменьшить трение при сверлении.

Регулируемое приспособление для идеальной заточки сверл

Чертеж приспособления –

https://mazaydiy.com/plans/diy-drill-bit-sharpening-jig.pdf

Требования безопасности

Соблюдайте правила:

  • всегда надевайте перчатки, закрытую обувь и одежду;
  • проверяйте фиксацию элементов перед включением электропривода;
  • станки должны иметь заземление;
  • обеспечьте рабочую зону освещением и легким доступом к столу.

кондуктор для заточки сверла

Сферы применения

Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

Полезные рекомендации к самодельным «станками»

Приспособа для подтачивания сверл по металлу своими руками были рассмотрены.

Как правильно заточить сверло своими руками в домашних условиях

Вместо заключения можно привести несколько советов, которые облегчат процесс:

  1. Лучше потратить лишний час на подгонку. Изготовляя станок для заточки сверл своими руками, не стоит спешить и вывести угол правильно.
  2. Лучше сделать минимум разборных деталей. Все соединения нужно проварить хотя бы ММА сваркой. Так она не будет сбиваться. В редких случаях допускаются болтовые соединения, если нагрузке узел поддаваться не будет.
  3. Учитывайте виды заточки. Не стоит нарушать форму профиля кромки, заданную производителем.
  4. Всегда работайте в защите. Обязательно использовать перчатки и очки. В процессе приспособу может повести в сторону, от чего рука коснется быстровращающегося диска. Также рекомендуются очки, так как часть направляющей может отлететь и попасть в глаз.

Порядок сборки упора для заточки сверл: самодельное приспособление в домашних условиях

Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается элемент В, а Г крепится к патрону.

Многообразие изделий

Многие проверенные компании реализуют продукцию этого типа, в том числе бренды:

  • Sparta.
  • Bosch.
  • KWB.
  • Dremel.
  • STURM и другие.

Будьте осторожны с китайскими аналогами.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
